GEOPSY DINVER elaborazione completa prova MASW (Multichannel Analysis of Surface Waves) transcript

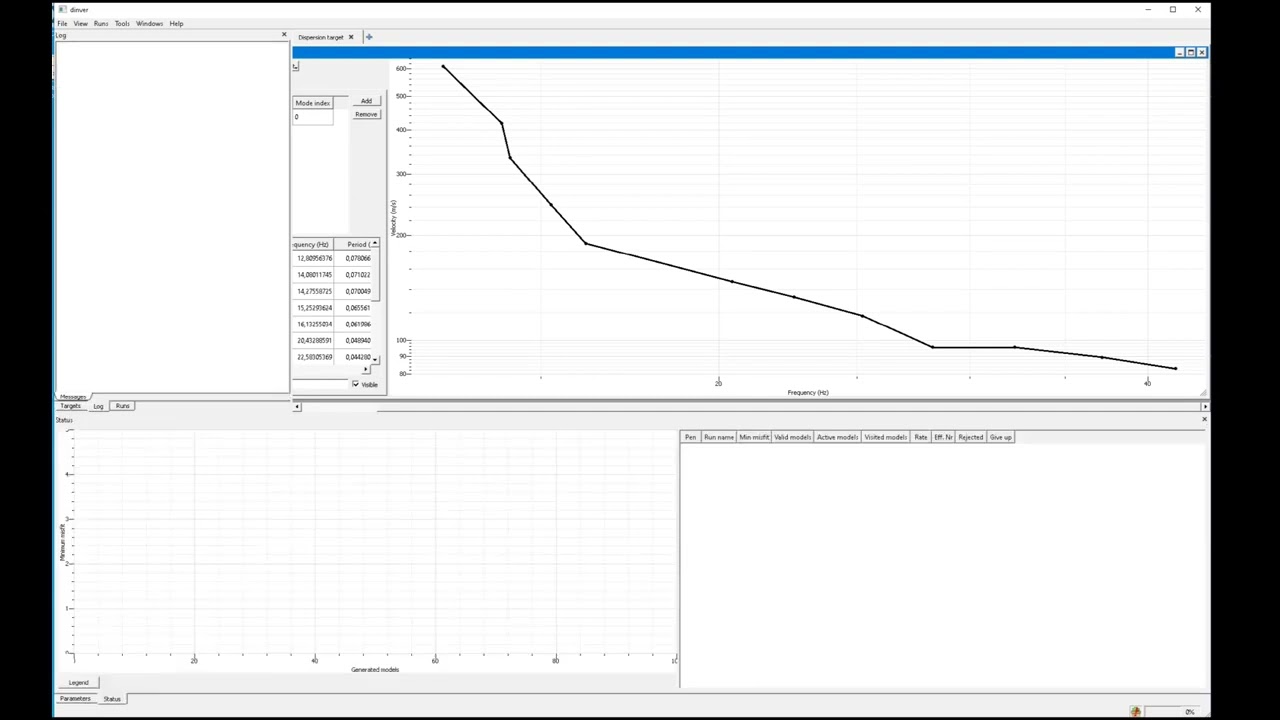

[Musica] elaborazione sia una prova sismica secondo la metodologia masworth utilizzando un programma Open Source e il modulo di nbar di seguito si procede all'elaborazione di un rilievo sismico acquisito su allineamento di geofoni lineare lungo 50 metri numero di geofoni distanza tra il geofoni 2 metri distanza tra il punto di scoppio e primogeno 4 metri durata della registrazione due secondi frequenza di campionamento mille Hertz Questa è la registrazione dopo aver avviato il software open source si caricano le onde registrate in campagna Vengono visualizzati tutti i dati della registrazione in due box per avviare l'analisi delle frequenze contenute Nella curva di dispersione FK per avviare l'analisi si clicca su activa FK si aprono due finestre la prima di configurazione del grafico la seconda del grafico di dispersione è FK nella prima sezione del riquadro di configurazione si imposta ai limiti della registrazione da utilizzare nel calcolo come il numero di canali da utilizzare È tempo di registrazione dopo aver premuto starti i dati del calcolo Vengono visualizzati nel grafico FK e si possono effettuare ulteriori modifiche dei dati fino ad avere una buona visualizzazione dei picchi corrispondenti alle regioni del grafico con colorazione più scura verde e blu il grafico può essere ridimensionato e modificato a piacere successivamente si passa al peaking dei massimi dello spettro Escape i dati numerici del peaking vengono riportati nel box Active FK totybox nella sessione carves quanto sei soddisfatti del risultato si salva la curva salvi i dati in voxactive FK totybox nella sezione carves cliccando su Edit e poi salva adesso vengo a portarvi il sirion va bene Ma quando mai mi sono preso una volta ricavata la curva sperimentale della dispersione nel dominio delle frequenze e numero d'onda si procede all'analisi della curva con il modulo di inverdi Geox perché si apre il modulo di rendono visualizzate tre finestre vuote nella prima finestra si va nella sezione targhetta e si sceglie l'analisi della dispersione si clicca su set poi si clicca su load e si carica il file della curva di dispersione sperimentale ricavata con Geox in precedenza nel secondo riquadro si può visualizzare la curva frequenza e velocità nella terza finestra nella sezione parametri si passa a inserire i dati della stratigrafia in questa fase più i dati sono noti migliore e più attendibile saranno i risultati nel caso in cui non si hanno notizie certe della parametrizzazione Si procede alla valutazione statistica della stratigrafia che meglio approssima la curva di dispersione sperimentale si lasciano quindi dei valori di con ampio margine di errore partendo dalla velovita delle onde di compressione vp al coefficiente di poison alla velocità delle onde superficiali versus e alla densità degli strati se scegli di fare un'analisi di un modello stratigrafico con tre strati per comodità di analisi si sceglie di collegare i dati dei parametri alla velocità delle onde vp successivamente si passa alla ricerca statistica delle curve di calcolo che approssimano meglio la curva sperimentale mediante il processo di inversione della curva FK si va nella prima finestra poi solo un sedi clicca su avvidi re le 8 nella terza finestra si apre la finestra di calcolo delle curve teoriche per avviare il promesso di calcolo Diva nuovamente si clicca su start Vida Ok in automatico parte il calcolo con il grafico dell'andamento dei risultati nel box accanto al grafico sono visualizzati i dati numerici importante e tenere sotto controllo il valore del minimo missit che corrisponde alla migliore stratigrafia rappresentativa del sito Una volta finito il calcolo di passa a visualizzare i risultati Clicca più e procedi a visualizzare la sovrapposizione della curva di dispersione sperimentale a quelle teoriche di calcolo dispersion Ricordati di inserire il valore minimo di Miss fit da visualizzare prossimo al valore indicato nel box di calcolo Nel nostro caso 0,15 il grafico del risultato mostra la buona sovrapposizione della curva nera sperimentale con quelle colorate di calcolo successivamente si passa a visionare i profili di velocità di densità delle stratigrafie corrispondenti cliccaview e poi su Ground Zero Science anche qua devi impostare il minimo minsfit da visualizzare che nel nostro caso sarà 0,143 premi ok e compaiono tre grafici relativi alle vp verso e densità i grafici possono essere modificati per dimensioni e scale è stata molto più brutta e là non si fanno i test tutto dal compito e ora Maggio questa elaborazione rappresenta soltanto una maniera semplificata di procedura nell'uso del software open source Grazie per l'attenzione e Aggiungete commenti costruttivi e opinioni [Musica]
